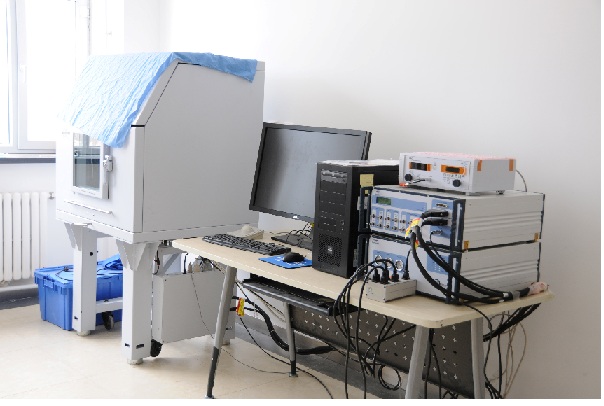

设备基本信息

型号：Bioscope Catalyst

生产厂家：美国VEECO

联系人：丛茜 13756551607

设备性能及适用范围

主要用于油页岩生物原型微观结构的观测及力学参数的计算。

设备技术参数

扫描管：三方向闭环扫描管，XY方向样品扫描，扫描范围：>150um;Z方向针尖扫描，扫描范围>16um。

样品台移动范围：>=10mm，可通过操纵杆或软件进行操纵，马达控制。

噪音水平：<0 .1nm（空气中）；<0.2nm（液态下）

力学测量噪音：<10pN

可直接测量探针的弹性常数，频率可达2MHz。

配Zeiss,倒置光学显微镜（含5M以上CCD）。

Windows操作系统，可配置任何高配置的CCD摄像头。

采样点最高可达5120 x 5120像素点（方形区域），16384 x 1600（非方形区域）。

可实现在线光学图像和AFM图像叠加。

可适合各种培养皿（30mm,50mm,60mm）

成像模式：接触模式（contact mode），轻敲模式(tapping mode)，力曲线模式(force curve)，力曲线阵列模式(force volume),峰值力轻敲模式成像（Peak force tapping），智能成像模式（ScanAsyst），液态下接触模式（contact in fluid），液态下轻敲模式（Tapping in fluid），液态下力调制模式（force modulation in fluid），液态下峰值力轻敲模式（peak force tapping in fluid），液态下智能成像模式（ScanAsyst in fluid）

采样速率最高可达50MHz。可8通道同时成像。
